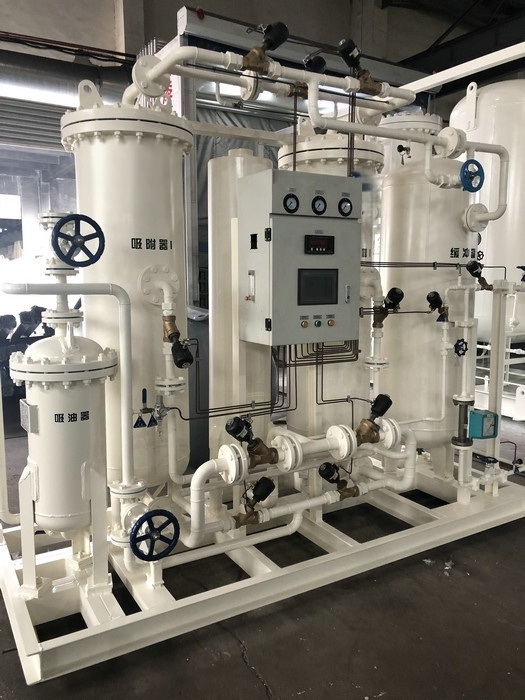

औद्योगिक नाइट्रोजन पीएसए नाइट्रोजन संयंत्र ऊर्जा बचत इकाई

औद्योगिक पीएसए नाइट्रोजन प्लांट, ऊर्जा बचत

पीएसए नाइट्रोजन जनरेटर सिद्धांत:

जब प्रक्रिया लिफ्टिंग एयर को अपनाती है, तो ऑक्सीजन और नाइट्रोजन का प्रसार दर और अवशोषण क्षमता अलग-अलग होती है ताकि कार्बन आणविक छलनी पर ऑक्सीजन को नाइट्रोजन से अलग किया जा सके। जब हवा को 0.8~1.0MPa तक संपीड़ित किया जाता है, तो हवा का स्रोत दबाव-स्विंग अवशोषण टॉवर में प्रवेश करता है ताकि शुष्क और तेल-पानी पृथक्करण प्रक्रिया (फिल्टर) के माध्यम से शुद्ध होने के बाद पृथक्करण किया जा सके। ऑक्सीजन अणु दबाव में कार्बन आणविक छलनी में फैलते और अवशोषित होते हैं। गैर-अवशोषित नाइट्रोजन को अवशोषण टॉवर के आउटलेट से डिस्चार्ज किया जाता है। ऑक्सीजन को अवशोषण टॉवर में अवदाब के तहत डिस्चार्ज और शुद्ध किया जाता है। इसके अलावा, adsorbents को पुनर्नवीनीकरण किया जा सकता है।

पीएसए तकनीक क्या है?

पीएसए तकनीक एक बहुत परिपक्व तकनीक है और 1970 के दशक से मौजूद है। वास्तव में, हजारों

पीएसए संयंत्र दुनिया भर में ग्राहकों की सेवा कर रहे हैं। हमने अपने पीएसए संयंत्र 56 से अधिक देशों में ग्राहकों को आपूर्ति किए हैं।

56 देशों में।
हम नीचे एक सरल प्रक्रिया आरेख का उपयोग करके पीएसए तकनीक की व्याख्या करते हैं।

हवा 78% नाइट्रोजन और 21% ऑक्सीजन से बनी होती है। पीएसए नाइट्रोजन उत्पादन तकनीक हवा को अलग करने के सिद्धांत पर काम करती है, ऑक्सीजन को अवशोषित करके और नाइट्रोजन को अलग करके।

दबाव स्विंग एडसोर्प्शन (पीएसए नाइट्रोजन) प्रक्रिया में कार्बन आणविक छलनी (सीएमएस) से भरे 2 बर्तन शामिल हैं। (बर्तनों के विवरण के लिए नीचे दी गई छवि देखें)।

चरण 1: अवशोषण

पूर्व-फ़िल्टर की गई संपीड़ित हवा को एक सीएमएस-भरे बर्तन से गुजारा जाता है। ऑक्सीजन को सीएमएस द्वारा अवशोषित किया जाता है और नाइट्रोजन उत्पाद गैस के रूप में बाहर आती है। कुछ समय के संचालन के बाद, इस बर्तन के अंदर का सीएमएस ऑक्सीजन से संतृप्त हो जाता है और अब अवशोषित नहीं कर सकता।

चरण 2: अवशोषण
बर्तन में सीएमएस के संतृप्ति पर, प्रक्रिया नाइट्रोजन उत्पादन को दूसरे बर्तन में स्विच करती है, जबकि संतृप्त बिस्तर को अवशोषण और पुनर्जनन की प्रक्रिया शुरू करने की अनुमति देती है। अपशिष्ट गैस (ऑक्सीजन, कार्बन डाइऑक्साइड, आदि) वायुमंडल में डिस्चार्ज हो जाती है।

कार्बन
 डाइऑक्साइड, आदि) वायुमंडल में डिस्चार्ज हो जाती है।
चरण 3: पुनर्जनन

बर्तन में सीएमएस को पुनर्जीवित करने के लिए, दूसरे टॉवर द्वारा उत्पादित नाइट्रोजन का एक हिस्सा इस टॉवर में शुद्ध किया जाता है। यह सीएमएस के त्वरित पुनर्जनन की अनुमति देता है और इसे अगले चक्र में उत्पादन के लिए उपलब्ध कराता है।

दो बर्तनों के बीच प्रक्रिया की चक्रीय प्रकृति शुद्ध नाइट्रोजन के निरंतर उत्पादन को सुनिश्चित करती है।

विनिर्देश:

नहीं
मॉडल
क्षमता (Nm3/h)

शुद्धता

शक्ति (KW)

समग्र आकार (मिमी)

1

2

सामान्य दबाव ओस बिंदु: ≤-40 डिग्री

शुद्धता: 95%-99.9995%

नाइट्रोजन क्षमता: 5-5000Nm3/H

पिछले 10 वर्षों के दौरान, लगभग 98% पुराने ग्राहकों ने दृढ़ता से जोशिनिंग को चुना
