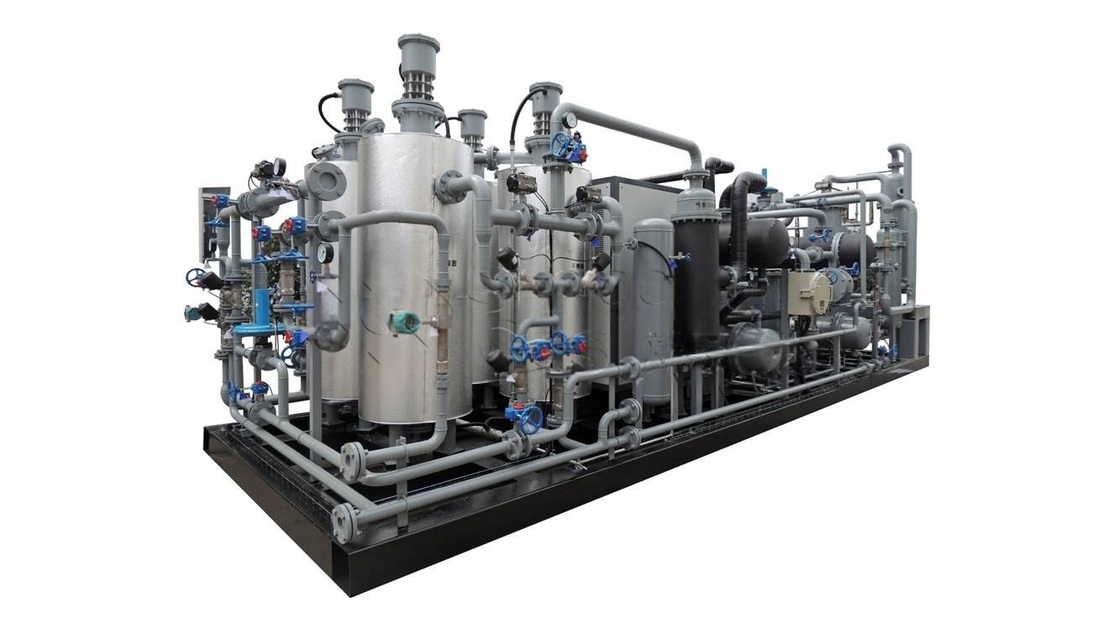

Bell Type Furnace Cracking Ammonia Recovery Unit Energy Saving 200 Nm3/h

बेल टाइप भट्ठी क्रैकिंग अमोनिया रिकवरी यूनिट ऊर्जा की बचत 200 एनएम 3/एच

विवरण:

रीसाइक्लिंग वर्किंग के लिए हाइड्रोजन को पुनर्प्राप्त करना।

सिद्धांत:

डोमस्टिक कोल्ड रोलिंग स्टील एनीलिंग तकनीकी प्रक्रिया निम्नलिखित चार्ट के रूप में, स्टील स्ट्रिप को भट्ठी, एन 2 में डालें

पर्ज हीटिंग कवर, फिर बाहरी कवर इंजेक्शन शुद्ध हाइड्रोजन सुरक्षात्मक गैस जोड़ें (फिर हीटिंग, इंजेक्शन

सुरक्षात्मक गैस प्रत्येक अवधि में हीटिंग अवधि के रूप में, वार्मिंग अवधि, शीतलन अवधि, प्रत्येक विनिर्माण के रूप में रखें

तकनीकी अलग, प्रवाह दर इंजेक्शन में अंतर हो सकता है, भट्ठी समाप्त होने से पहले नाइट्रोजन को समाप्त कर दिया

रक्षात्मक

एनीलिंग की पहली अवधि में, तापमान के साथ हीटिंग वाष्पीकरण के साथ स्टील की सतह पायस तेल

उठाना, हीटिंग गैस के अनुपालन के बिना तेल प्रतिक्रिया करेगा।

भीखण में, तापमान बढ़ाने के साथ, स्टील की सतह के पायस पानी की शुरुआत वाष्पशील (लगभग 100 ℃),

स्टील की सतह इमल्शन प्रतिक्रिया करना शुरू कर देना (लगभग 300 ℃)

CNHM+O2 - CO+H2O

हाइड्रोकार्बन सबसे पहले वाष्प के O2 के साथ प्रतिक्रिया करते हैं, परस्पर के साथ स्टील की पट्टी बन जाएगी

सीओ, मंदिर में सुधार के साथ, यह दरार करेगा, परमाणु समूह छोटा हाइड्रोजन अणु होगा

स्टील स्ट्रिप के साथ आसानी से विस्तार, इन सभी परमाणु

समूह क्रैकिंग प्लेस हाइड्रोजन संतृप्ति है, आसानी से

वाष्पीकरण प्रकाश हाइड्रोकार्बन बनें (450 ℃, जबकि, जबकि

H2 कार्बन को पुनर्स्थापित करने के लिए सहायक, हालांकि अभी भी वहाँ है

कुछ कार्बन जो स्टील की सतह के अंदर, जबकि 700 ℃

H2 सीधे कार्बन के साथ प्रतिक्रिया करेगा, CH4 को प्रतिक्रिया देगा

CNHM+O2-CNOM-2+H2

स्टील एनीलिंग पूर्व प्रक्रिया रोलिंग ऑयल का उपयोग करेगी, रोलिंग ऑयल मुख्य भाग खनिज तेल है, इसका मुख्य भाग भी शामिल है

प्रत्येक हाइड्रोकार्बन-कॉल किए गए अशुद्धियों, सल्फर, एन 2, ओ 2 आदि तत्व सहित खनिज तेल

पुनर्प्राप्त करने का सिद्धांत:

बेल टाइप भट्ठी प्रणाली पूर्व उपचार इकाई (शुष्क या पानी के छिड़काव) के माध्यम से अपशिष्ट गैस का उत्पादन करती है

अपशिष्ट गैस धूल, तेल आदि अशुद्धियां, फिर गैस के माध्यम से गैस अपशिष्ट गैस, पानी सेपरेटर पानी और कुछ तेल निकालें, प्रवेश करें

ब्लोअर में, सुपरचार्ज्ड के बाद गैस डीएएरटर को हटा देगा O2, पानी का उत्पादन और रिलीज किया जाएगा

कूलर डिस्चार्ज पानी और ठंडा होने के माध्यम से उपचार गैस के बाद बहुत गर्मी, गैस, पानी के माध्यम से अलग पानी

विभाजक, जबकि तेल फिल्टर तेल निकालते हैं, adsorbing ड्रायर के माध्यम से तेल, पानी, CO2 आदि माइक्रो को गहराई से हटाने के लिए

अशुद्धियां, समाप्त अपशिष्ट गैस purificaiton प्रक्रिया; उसके बाद प्रेशर एडजस्ट डिवाइस को भेजें

भट्ठी।
